线性霍尔元件是如何测电流的

线性霍尔元件通过霍尔效应间接测量电流，其核心原理是将电流产生的磁场转换为电压信号。以下是具体实现步骤和原理分析：

1. 基本原理：霍尔效应

当电流通过导体时，若存在垂直于电流方向的磁场，导体内的电荷会受到洛伦兹力作用发生偏转，在导体两侧形成霍尔电压。霍尔电压 VH 与磁感应强度 B、控制电流 I、材料厚度 d 等参数的关系为：

VH=nedIB⋅（材料灵敏度系数）

其中，线性霍尔元件的输出电压 VH 与磁感应强度 B 呈线性关系。

2. 测量电流的关键步骤

① 产生可控磁场

• 被测电流 I被测 通过导线时，会产生环形磁场。

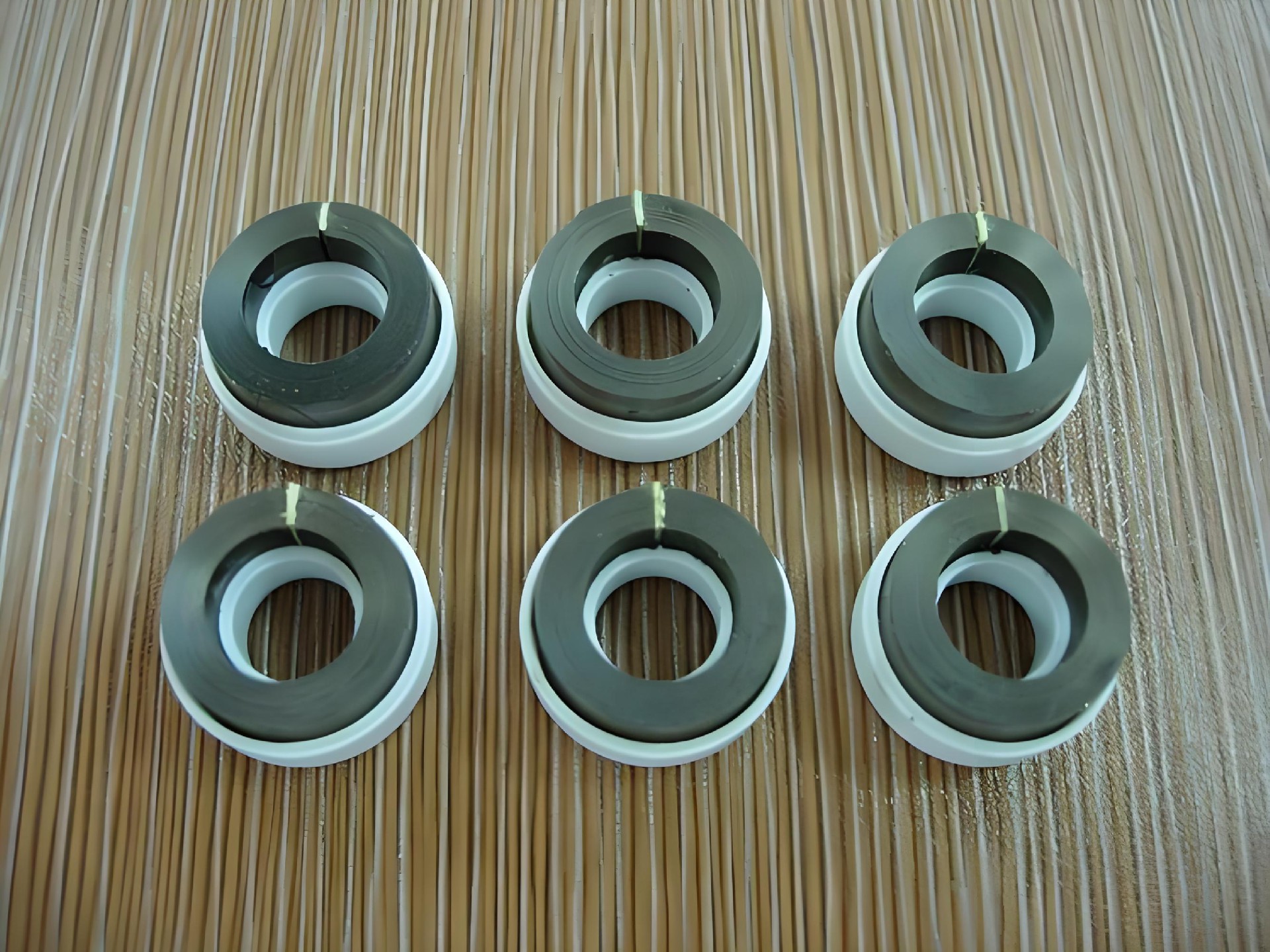

• 磁芯（如环形铁芯） 用于集中磁场，增强局部磁感应强度 B，提高测量灵敏度。

② 霍尔元件检测磁场

• 将线性霍尔元件置于磁芯的气隙处（磁场均匀区域），使其敏感方向垂直于磁场方向。

• B 的大小与被测电流 I被测 成正比，因此霍尔电压 VH 间接反映了 I被测。

③ 信号处理与校准

• 通过放大电路将微弱的霍尔电压转换为标准信号。

• 校准环节建立 VH 与 I被测 的线性关系，消除温度、机械应力等干扰。

3. 磁芯的作用与优化

• 增强磁场：磁芯（如硅钢片）的高磁导率可显著放大被测电流产生的磁场，使小电流也能产生足够的 VH。

• 均匀磁场设计：环形磁芯的气隙处磁场分布均匀，确保霍尔元件输出稳定。

4. 应用优势与局限

• 优势：非接触测量（无电气隔离问题），适合高压/大电流场景。

• 局限：需补偿温度漂移，机械振动可能影响磁场分布。

总结

线性霍尔元件通过检测被测电流产生的磁场，将磁信号转换为电信号，结合磁芯增强和信号处理，实现电流的间接测量。其本质是磁场-电压的线性转换，适用于需要电气隔离或高灵敏度的电流检测场景。
