新手小白须知的PCB设计规范有哪些？

对于新手小白来说，掌握PCB（印刷电路板）设计规范是确保设计质量、提高生产效率并减少后期调试问题的关键。以下是一些必须了解的PCB设计规范：

一、布局规范

1. 元件布局原则：

• 功能分区：将电路板上的元件按功能分区布局，如电源区、信号处理区、接口区等，便于布线和维护。

• 关键元件优先：核心元件（如微控制器、电源芯片等）应优先布局，并考虑其散热和信号完整性。

• 避免干扰：将高频元件、敏感元件远离干扰源（如大功率元件、开关电源等），必要时采用屏蔽措施。

• 元件间距：

• 确保元件之间有足够的间距，便于焊接和维修。特别是对于大功率元件和发热元件，应留出散热空间。

• 遵循元件厂商的推荐间距，避免因间距过小导致焊接不良或短路。

• 安装孔和定位孔：

• 合理布置安装孔和定位孔，确保电路板在机箱或外壳中的固定牢固。

• 避免在安装孔附近布置元件或走线，防止安装时损坏。

二、布线规范

1. 信号线布线：

• 避免锐角和直角：走线时应避免锐角和直角，采用45度角或圆弧过渡，减少信号反射和干扰。

• 信号分层：高速信号线应尽量走在内层，并靠近地层，减少外界干扰。

• 等长布线：对于差分信号或时钟信号，应进行等长布线，确保信号同步。

• 电源线和地线：

• 加宽处理：电源线和地线应适当加宽，降低阻抗，减少压降和噪声。

• 去耦电容：在电源引脚附近布置去耦电容，滤除高频噪声，确保电源稳定。

• 避免环路：电源线和地线应尽量避免形成环路，减少电磁干扰。

• 地线设计：

• 单点接地：模拟地和数字地应分开布线，最后在一点汇接，避免地线干扰。

• 大面积铺地：在电路板空闲区域大面积铺地，降低地线阻抗，提高抗干扰能力。

三、过孔和焊盘设计

1. 过孔设计：

• 过孔尺寸：过孔的内径和外径应根据电流大小和信号频率选择，避免过孔过大或过小。

• 过孔寄生参数：过孔会引入寄生电感和电容，影响高速信号的完整性，应尽量减少过孔数量。

• 背钻技术：对于高速信号，可采用背钻技术去除过孔的 stub 部分，减少信号反射。

• 焊盘设计：

• 焊盘尺寸：焊盘的大小应与元件引脚匹配，确保焊接可靠。

• 热焊盘：对于大功率元件，应采用热焊盘设计，增加散热面积，防止焊盘脱落。

• 泪滴焊盘：在焊盘与走线连接处添加泪滴，增强机械强度，减少断裂风险。

四、层叠结构

1. 层数选择：

• 根据电路复杂度和信号完整性要求选择合适的层数，通常为4层、6层或更多。

• 高速电路应尽量采用多层板设计，便于信号分层和电源分割。

• 层叠顺序：

• 典型层叠结构为：信号层-地层-电源层-信号层，确保信号层有完整的参考平面。

• 避免将两个信号层相邻布置，减少层间干扰。

五、丝印和标识

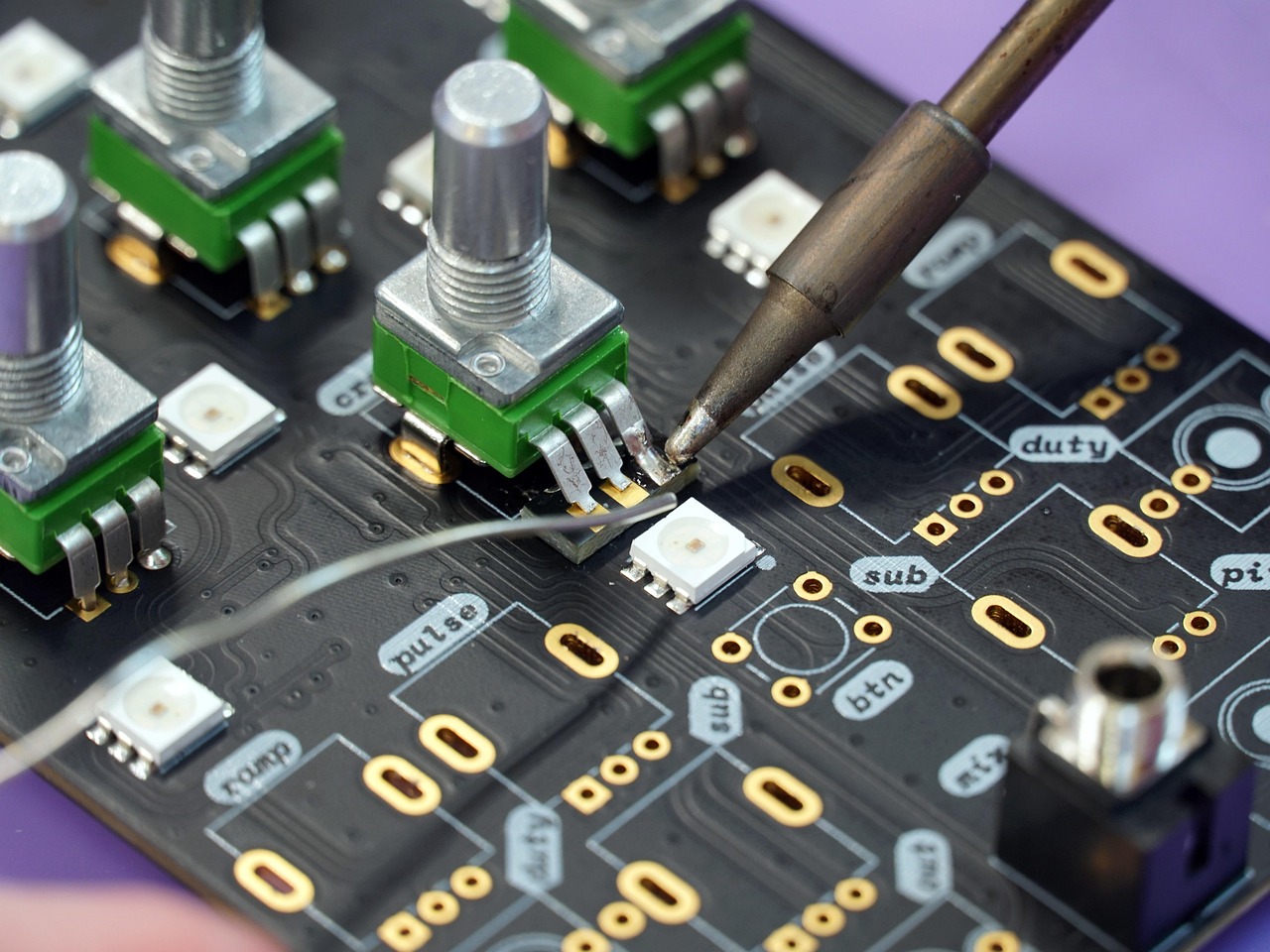

1. 丝印清晰：

• 元件编号、极性标识、接口标识等应清晰可见，便于生产和维修。

• 丝印应避免覆盖焊盘或过孔，防止影响焊接。

• 版本标识：

• 在电路板上标注版本号和日期，便于追溯和管理。

六、可制造性设计（DFM）

1. 最小线宽和线距：

• 根据PCB厂商的工艺能力，选择合适的最小线宽和线距，避免因工艺限制导致生产问题。

• 孔环大小：

• 过孔的焊盘和孔环应足够大，确保焊接可靠。

• 阻焊开窗：

• 阻焊开窗应精确，避免覆盖焊盘或走线，防止焊接不良。

七、电磁兼容性（EMC）

1. 屏蔽和滤波：

• 对敏感电路或高频电路采用屏蔽罩或滤波器，减少电磁干扰。

• 接地设计：

• 良好的接地设计是EMC的关键，确保地线低阻抗，减少地环路干扰。

八、热设计

1. 散热设计：

• 对大功率元件应布置散热片或散热孔，确保散热良好。

• 高温区域应避免布置敏感元件，防止热干扰。

九、安全规范

1. 爬电距离和电气间隙：

• 根据安全标准（如UL、IEC等），确保高压部分的爬电距离和电气间隙符合要求。

• 绝缘材料：

• 选择符合安全标准的绝缘材料，确保电路板在高压或高温环境下的安全性。
