1、概述

DH3144单极性霍尔效应集成电路是由电源反接保护、内部电压稳压单元、霍尔电压发生器、差分放大器、施密特触发器和集电极开路输出级组成的磁敏传感器电路，其输入为磁感应强度，输出是一个数字电压信号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。

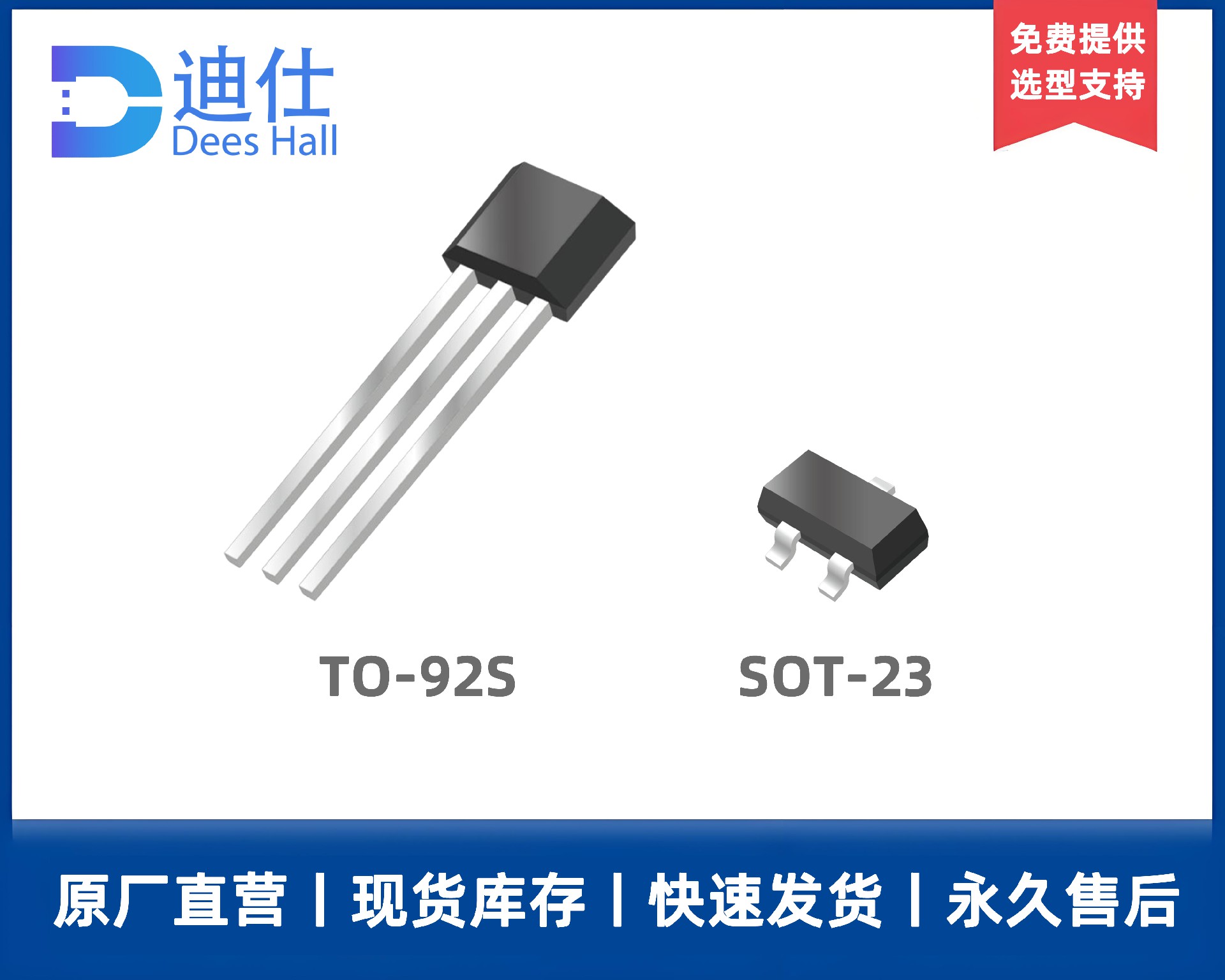

DH3144可以在-40℃～150℃温度范围工作，电源电压工作范围从3.8V到40V，最大负载电流为50mA。封装形式为SOT-23贴片封装和TO-92S插件封装，两种封装均符合RoHS规范且符合无卤素标准。

2、产品特点

电源电压范围宽,输出电流大

开关速度快，无瞬间抖动

高频宽(0~100KHz)高瞬态电压保护

能直接和逻辑电路接口

工作温度范围宽：-40℃～150℃

寿命长、体积小、安装方便

符合RoHS标准

3、应用领域

直流无刷电机

无触点开关

位置控制

隔离检测

转速检测

位置传感器

汽车点火器

安全报警装置
