1、产品概述

VCS1375R是一款高度集成的全极性磁开关传感器，它在一个超小型封装内集成了AMR磁传感器和高精度CMOS处理电路。CMOS处理电路提供精确控制的BOP/BRP失调电压补偿电路和推挽输出，达到工业级的工作温度范围（工作温度：-40～125℃）,同时提供宽幅电压工作范围（1.8V～5.5V）和微安级的电流功耗，适合于各种手持式设备等电池电源供电的应用。全极性磁开关因无需识别磁铁南北极，能够大大简化安装使用要求。利用AMR的高速反应特点，这款开关集高响应频率、低功耗、小尺寸和温度特性优良等特点于一体，成为众多低功耗、高性能应用的首选。

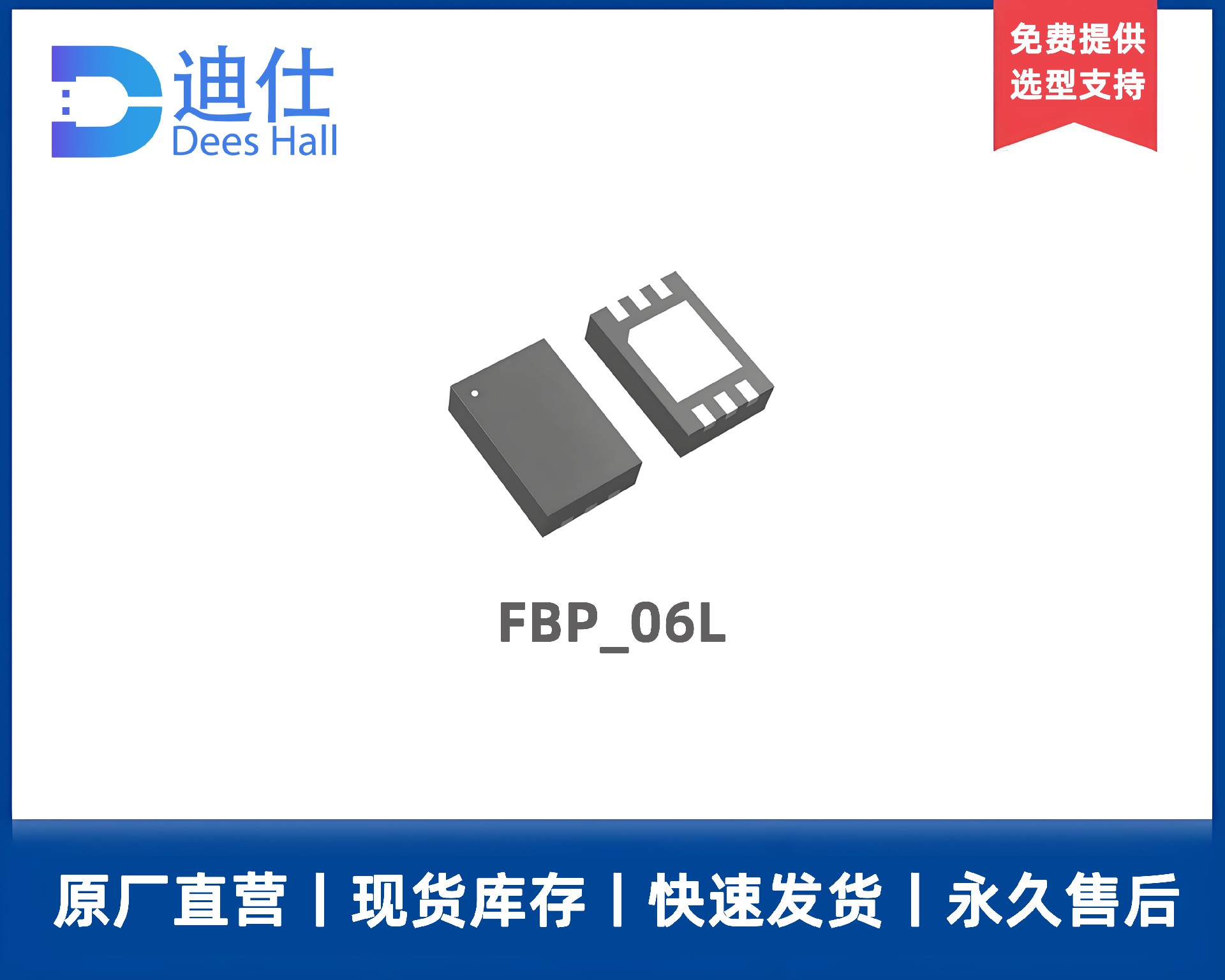

VCS1375R采用两种封装形式：SOT23-3、FBP-06L，所对应的产品型号分别为VCS1375RS、VCS1375RF。

2、关键特性

关键技术：

各向异性磁阻(AMR)技术 全极磁开关

工作特性：

超低功耗(1.4μA)

高频率响应(1kHz)

抗环境磁场干扰，较高的开关点

宽工作电压范围(1.8~5.5V)

优异的温度稳定性(工作温度:-40~125℃)

3、应用领域

接近开关：典型应用有气缸开关关、工控开关、烟雾报警器等安防装置等。

速度检测：典型应用有汽车测速仪。

位置检测：线性及旋转位置，典型应用有升降机位置感应、齿轮传感器等。

流量计：典型应用有洗衣机流量计、水、电和燃气计量表等。
