1. 产品概述

VCS2373是一款高度集成的二维低功耗磁开关传感器，它在一个超小型封装内集成了AMR磁传

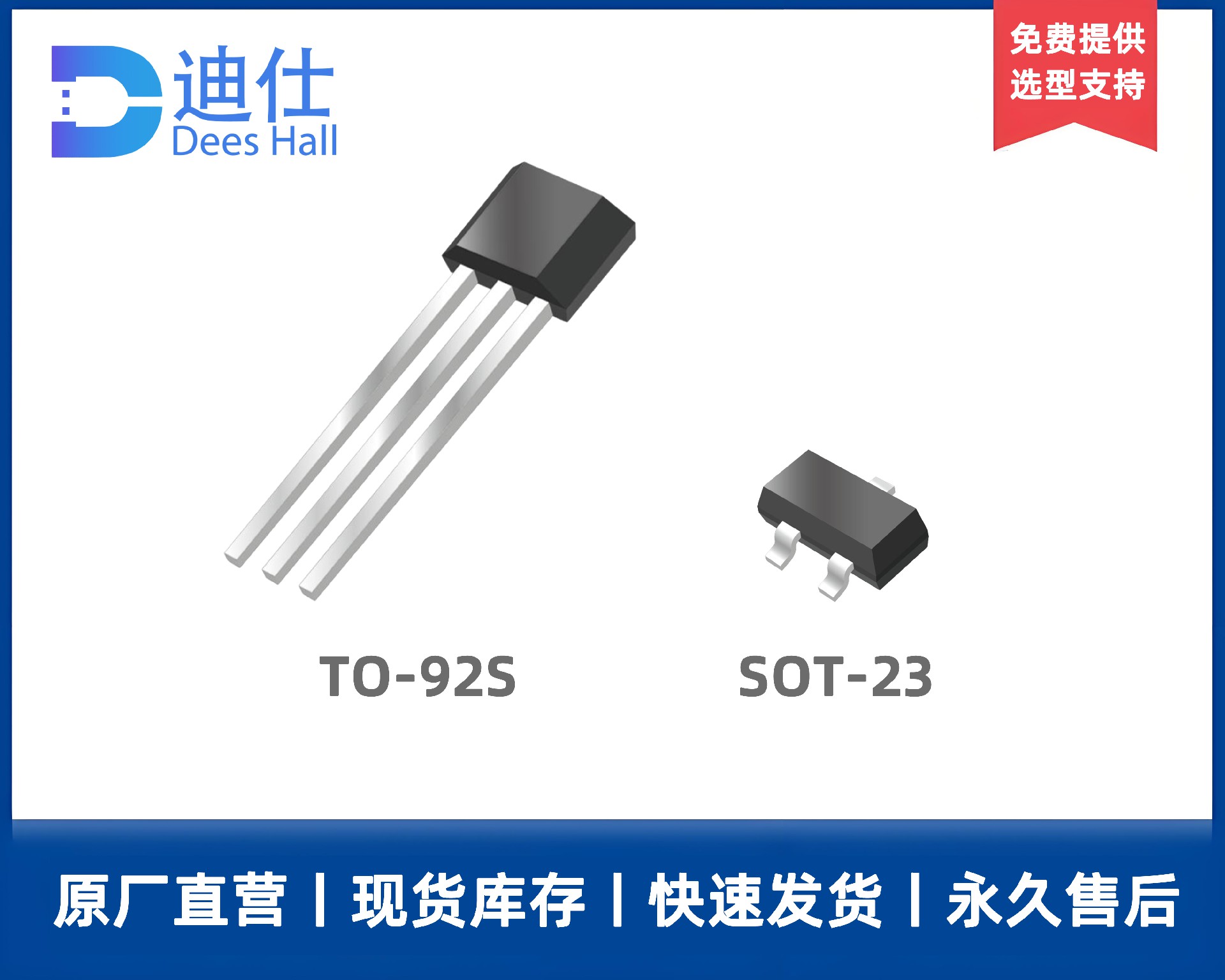

感器和高精度CMOS处理电路，CMOS处理电路提供精确控制的BOP/BRP失调电压补偿电路和推挽输出，达到工业级的工作温度范围（工作温度：-40～125℃），同时提供宽幅电压工作范围（1.8V～5.5V）和纳安级的电流功耗，适合于各种手持式设备、电池电源供电的应用。二维磁开关可以检测芯片平面内360度任意方向的磁场，无需磁铁安装在特定的方向，能够大大简化安装使用要求，并大幅提高系统冗余度。利用AMR的高灵敏度特点，这款开关集低功耗、小尺寸、温度特性优良等特点于一体，成为众多低功耗、高性能应用的首选。VCS2373采用两种封装形式：TO-92S和SOT23-3，所对应的产品型号分别为VCS2373T和VCS2373S。

2.关键特性

关键技术：

各向异性磁阻(AMR)技术

二维磁场感应磁开关

工作特性：

超低功耗（0.5μA）

频率响应(15Hz)

高灵敏度，低开关点

宽工作电压范围（1.8～5.5V）

优异的温度稳定性（工作温度：-40～125℃）

3. 应用领域

门磁开关：典型应用有电子封条、防火门、消防门。

位置检测：典型应用有智能门锁

非接触开关：典型应用有烟感报警器，电子价签等。
