1、概述

DT7901是一款集成了隧道磁阻（TMR）技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性，适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和CMOS输出电路。

DT7901是一款全极型磁场检测开关，可以以极低的电流消耗，提供全极磁响应。它检测平行于芯片封装表面的磁场，当磁场强度大于工作点（BOP）时，开关输出低电平；当磁场强度小于释放点（BRP）时，开关输出高电平。

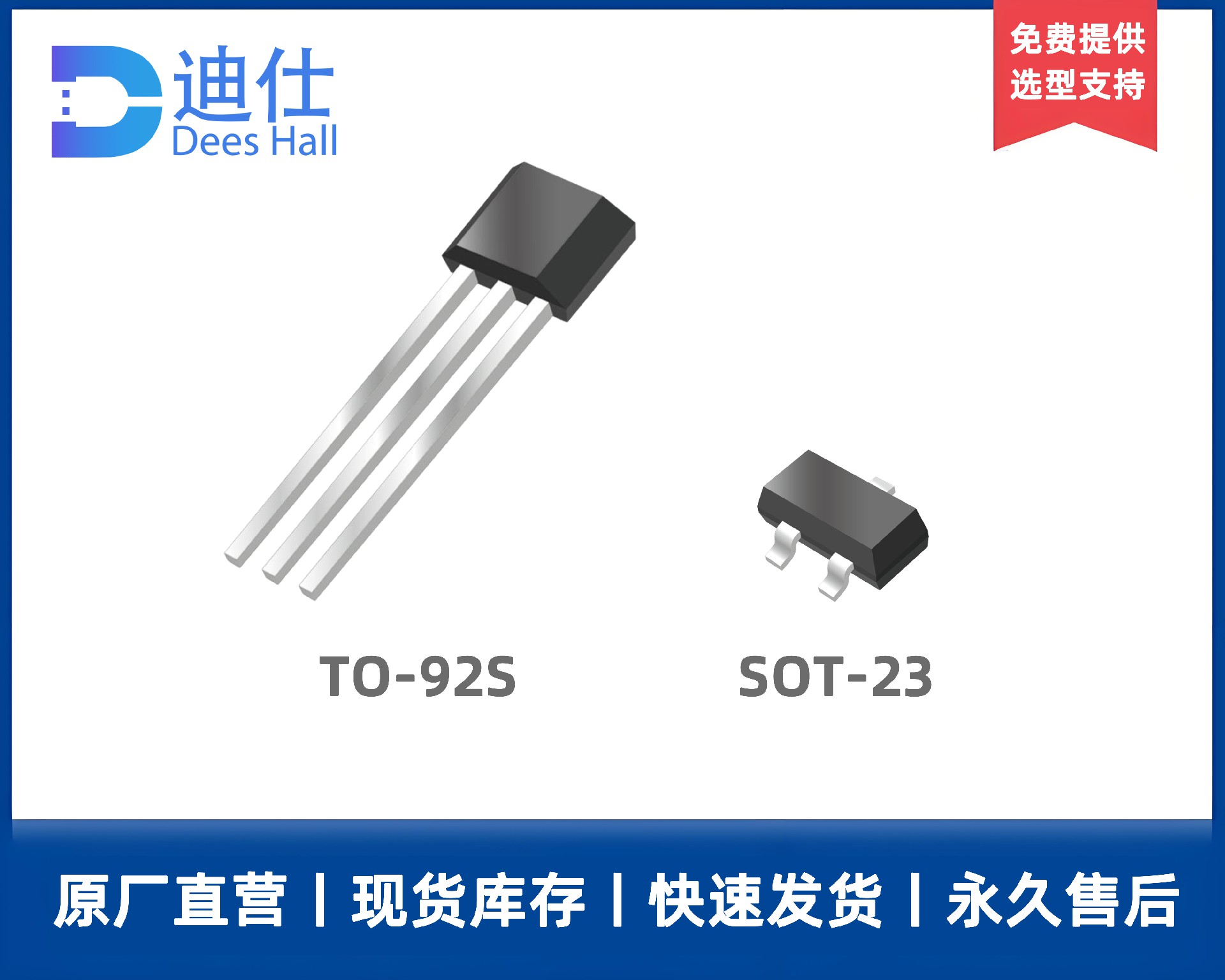

DT7901可以在-40℃～125℃温度范围工作，电源电压工作范围从1.8V到5.5V，超低功耗，平均电流只有1.9μA。封装形式为SOT-23贴片封装和TO-92S插件封装，两种封装均符合RoHS规范且符合无卤素标准。

2、产品特点

低功耗1.9μA@3.0V

宽工作电压范围：1.8V～5.5V

超高灵敏度 BOP=±18 Gs

全极磁场检测

CMOS推挽输出

工作温度范围宽：-40℃～125℃

卓越的ESD性能：HBM 8kV

寿命长、体积小、安装方便

符合RoHS标准

3、应用领域

水表、气表、流量计

非接触式检测

电子锁、阀门位置检测

笔记本电脑和平板电脑开关检测

TWS耳机、手机

替代干黄感的应用
