迪仕科技TMR磁阻开关DT7802

分类:TMR磁阻开关

使用电压:1.8~5.5V

使用温度:-40~125℃

封装类型:SOT-23

磁灵敏度:18Gs

资料下载

1、概述

DT7802是一款集成了隧道磁阻(TMR)技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性,适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和开漏输出电路。

DT7802是一款全极型磁场检测开关,可以以极低的电流消耗,提供全极磁响应。它检测平行于芯片封装表面的磁场,当磁场强度大于工作点(BOP)时,开关输出低电平;当磁场强度小于释放点(BRP)时,开关输出高电平。

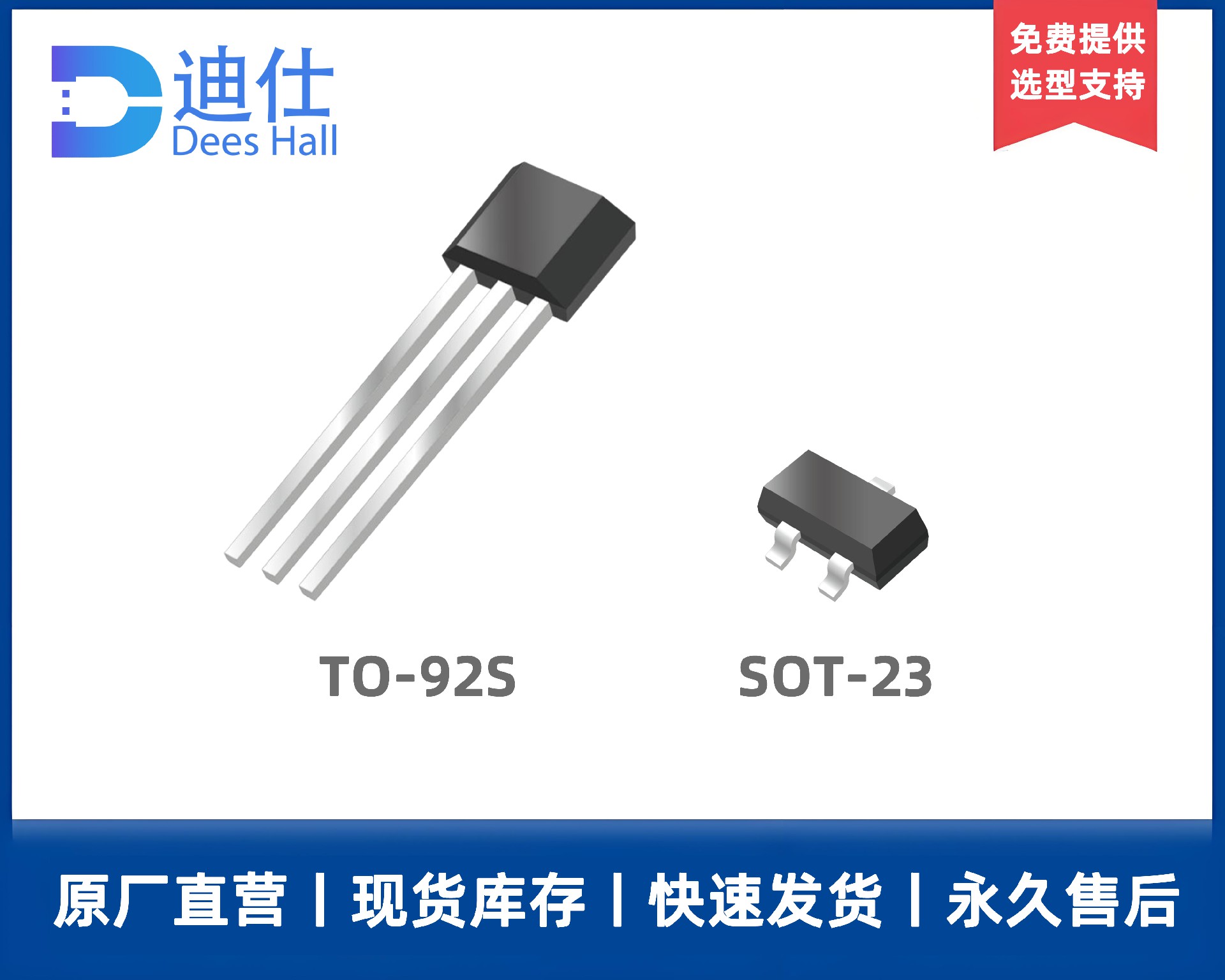

DT7802可以在-40℃~125℃温度范围工作,电源电压工作范围从1.8V到5.5V,超低功耗,平均电流只有1.9μA。封装形式为SOT-23贴片封装和TO-92S插件封装,两种封装均符合RoHS规范且符合无卤素标准。


2、产品特点

低功耗1.9μA@3.0V

宽工作电压范围:1.8V~5.5V

高灵敏度 BOP=±18 Gs

全极磁场检测

开漏输出

工作温度范围宽:-40℃~125℃

卓越的ESD性能:HBM 8kV

寿命长、体积小、安装方便

符合RoHS标准


3、应用领域

液位计

水表、气表、流量计

非接触式检测

电子锁、阀门位置检测

笔记本电脑和平板电脑开关检测

替代干黄感的应用
