1、概述

DH570是一款高速检测全极磁场的霍尔开关传感器，专为空间紧凑系统、高频工作且电量敏感系统而设计。

当施加的S极或N极磁感应强度超过工作点BOP时，芯片输出低电平，且保持低电平。直到S极或N极磁感应强度低于释放点BRP时，芯片输出高电平。芯片内置温度补偿电路，失调电压消除电路，保证芯片稳定的开关工作点。芯片可以以极高的响应速度，提供全极磁场检测。

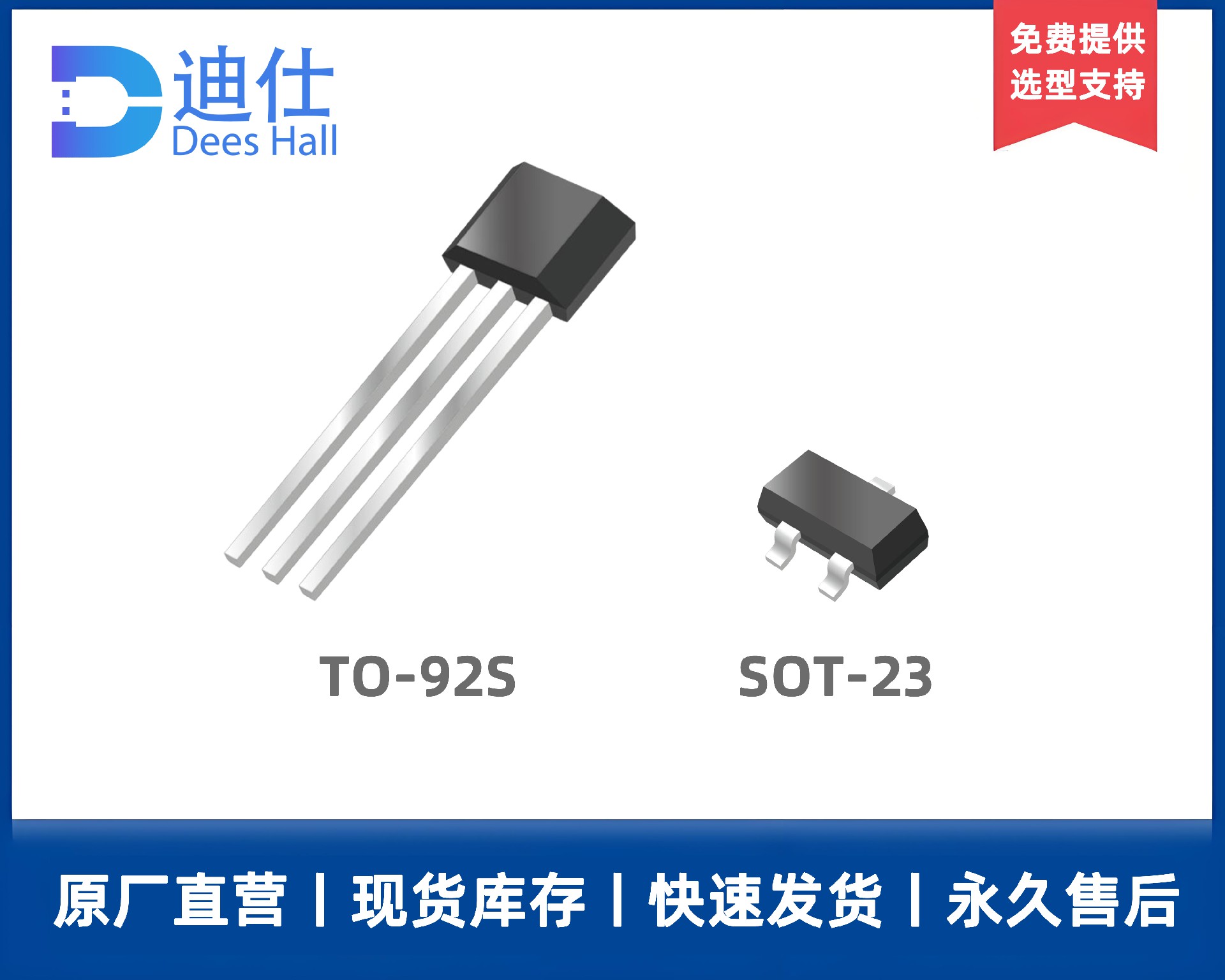

DH570可以在-40℃～125℃温度范围工作，电源电压工作范围从1.6V到5.5V，功耗较低，静态电流为700μA。封装形式为SOT-23贴片封装和TO-92S插件封装，两种封装均符合RoHS规范且符合无卤素标准。

2、产品特点

较低功耗：700μA@1.8V

高速检测：5000Hz

先进的CMOS工艺

强大的噪音保护功能

推挽输出内置上拉电阻

高灵敏度，适用于簧片开关替代

内置温度补偿，低灵敏度飘移

工作温度范围宽：-40℃～125℃

寿命长、体积小、安装方便

符合RoHS标准

3、应用领域

速度检测

跳绳

水流量计

水表、电表、气表

非接触式检测

仪表、手持设备、玩具

替代干簧管应用
